แคตตาล็อกสินค้า C-TRACK
อุปกรณ์ระบบรางแขวนสายไฟแบนจ่ายไฟเครน (Festoon Cable System) มาตรฐานวิศวกรรม C30 ผลิตจากเหล็กชุบกัลวาไนซ์กันสนิม มีสต็อกครบชุดพร้อมส่งมอบทันที
แคตตาล็อกสินค้า อุปกรณ์ระบบรางซี C-TRACK
ชิ้นส่วนอะไหล่มาตรฐานสำหรับระบบสายแขวนจ่ายไฟเครน (Festoon System) ผลิตด้วยมาตรฐานวิศวกรรม เหล็กชุบกัลวาไนซ์กันสนิม มีสต็อกพร้อมจัดส่งทันทีทั่วประเทศ

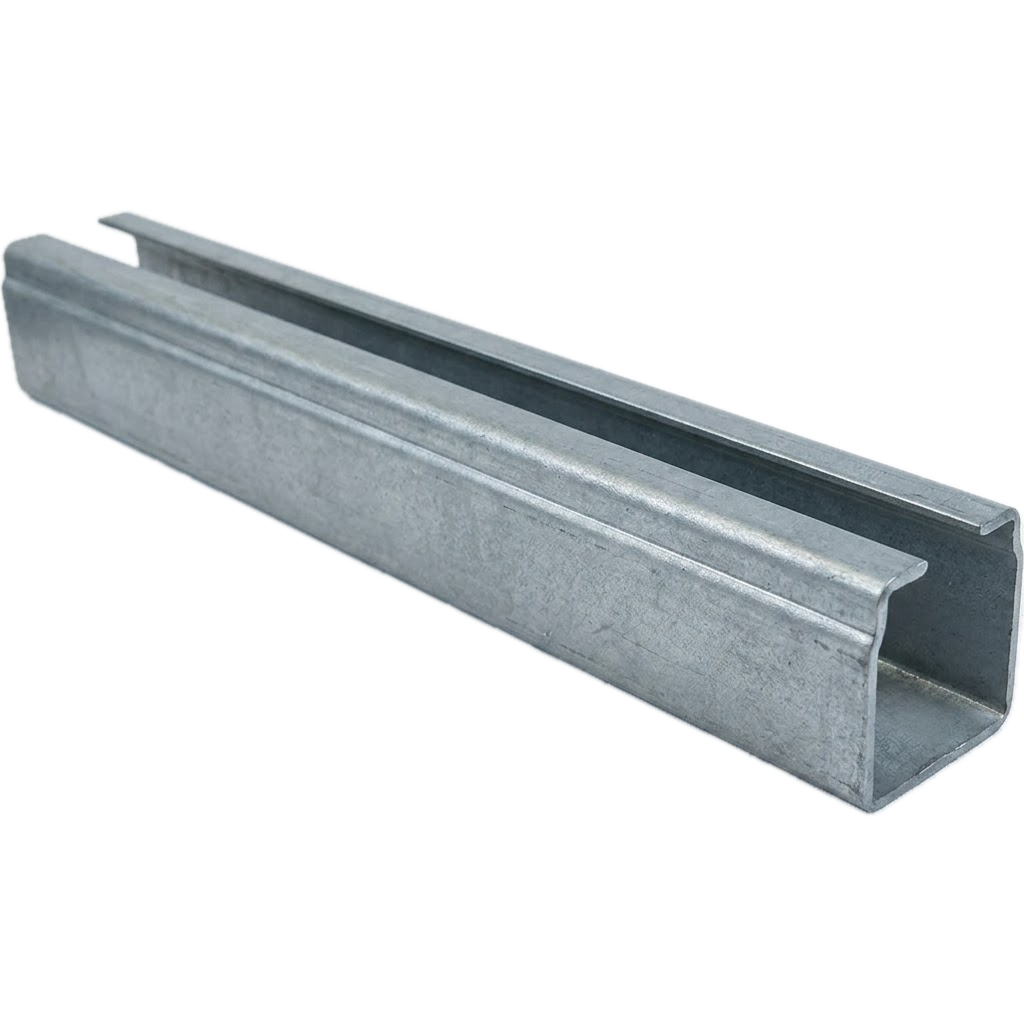

รางซี ขนาดยาว 4 เมตร
รางซีมาตรฐาน C30 ผลิตจากเหล็กชุบกัลวาไนซ์คุณภาพสูง ขึ้นรูปแม่นยำ ผิวเรียบลื่น ทนทานต่อการกัดกร่อน
- วัสดุ (Material):
- เหล็กชุบสังกะสีกัลวาไนซ์ (Galvanized Steel)
- ความหนา (Thickness):
- 1.6 mm
- ความยาว (Length):
- 4,000 mm (±4 mm)
- น้ำหนัก (Weight):
- ≈ 5.0 kg / เส้น
- โมเมนต์ความเฉื่อย Ix / Wx:
- 1.97 cm⁴ / 1.23 cm³
รางซี ขนาดยาว 6 เมตร
รางซีเส้นยาวพิเศษ 6 เมตร ช่วยลดจำนวนจุดต่อราง เพิ่มความต่อเนื่องและราบรื่นในการวิ่งของลูกล้อ
- วัสดุ (Material):
- เหล็กชุบสังกะสีกัลวาไนซ์ (Galvanized Steel)
- ความหนา (Thickness):
- 1.6 mm
- ความยาว (Length):
- 6,000 mm (±4 mm)
- น้ำหนัก (Weight):
- ≈ 7.5 kg / เส้น
- โมเมนต์ความเฉื่อย Ix / Wx:
- 1.97 cm⁴ / 1.23 cm³

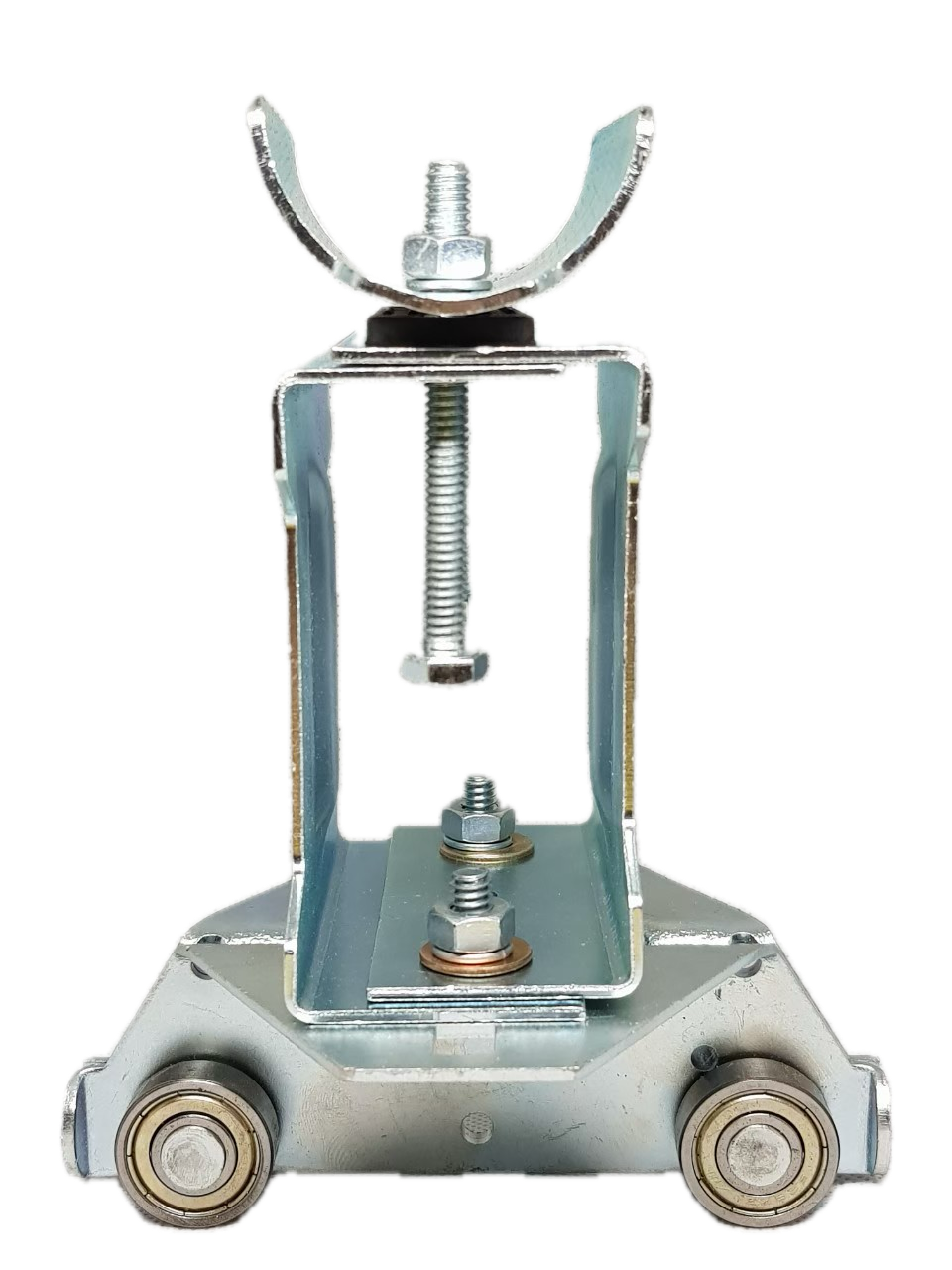

ลูกล้อตัวนำ
ลูกล้อตัวหน้าสุดสำหรับต่อพ่วงกับแขนลากของเครน (Towing Arm) หรือเครื่องจักรเคลื่อนที่ เพื่อดึงขบวนลูกล้อตัวอื่นให้เคลื่อนตาม
- วัสดุโครงสร้าง:
- เหล็กชุบกัลวาไนซ์ ทนแรงดึงสูง
- ตลับลูกปืน (Bearing):
- 628Z พรีเมียม (8 × 24 × 8 mm)
- พิกัดโหลด (Max Load):
- 16 kg
- น้ำหนักชิ้นงาน:
- 0.8 kg

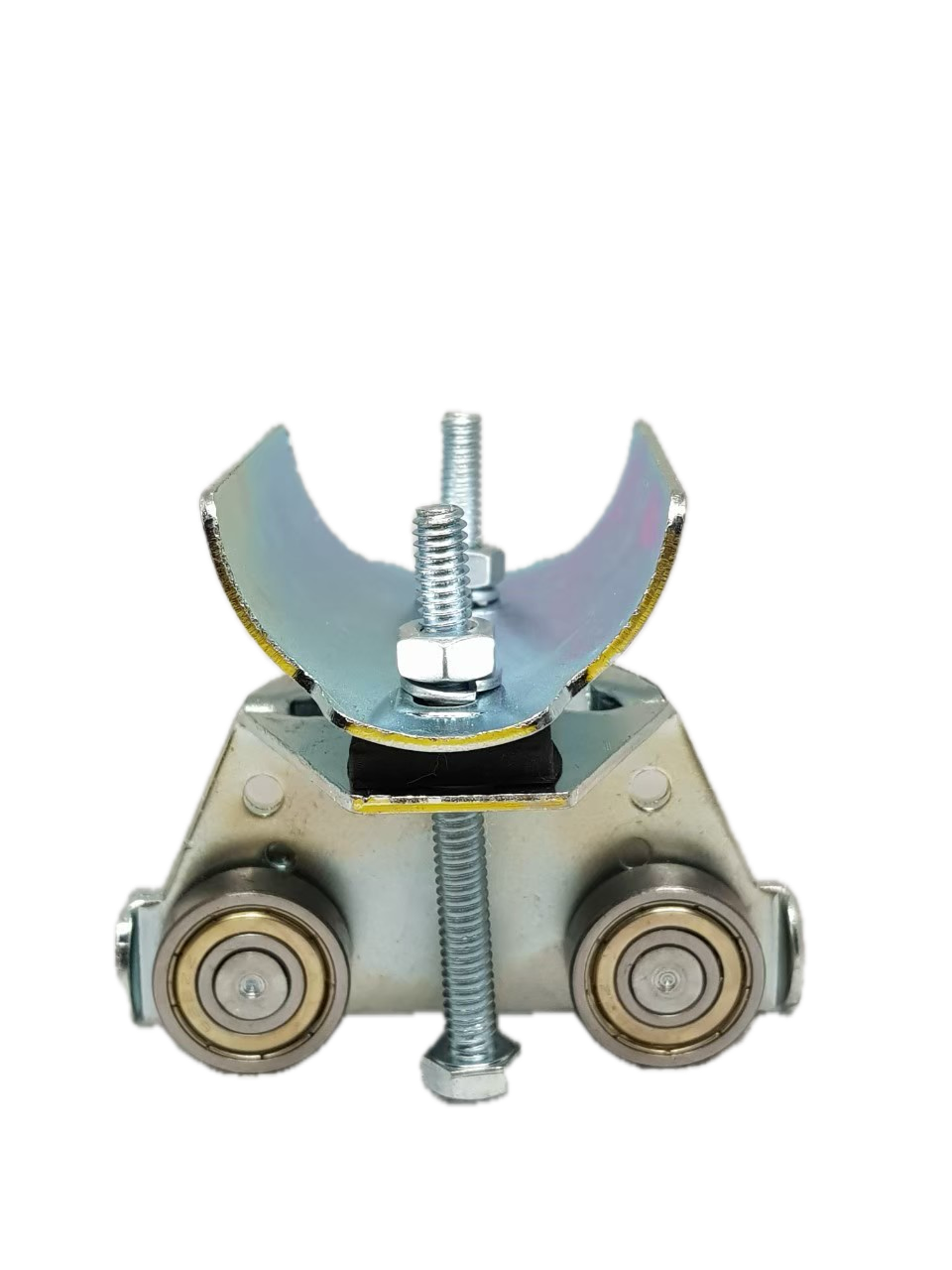

ลูกล้อจับสายไฟแบน
ลูกล้อสำหรับแขวนสายไฟแบน (Flat Cable) ตลอดแนวราง วิ่งตามลูกล้อตัวนำได้อย่างนุ่มนวล ไม่ทำให้สายไฟพับหรือเสียหาย
- วัสดุโครงสร้าง:
- เหล็กชุบกัลวาไนซ์ ทนสนิม
- ตลับลูกปืน (Bearing):
- 628Z ป้องกันฝุ่น (8 × 24 × 8 mm)
- พิกัดโหลด (Max Load):
- 16 kg
- น้ำหนักชิ้นงาน:
- 0.4 kg

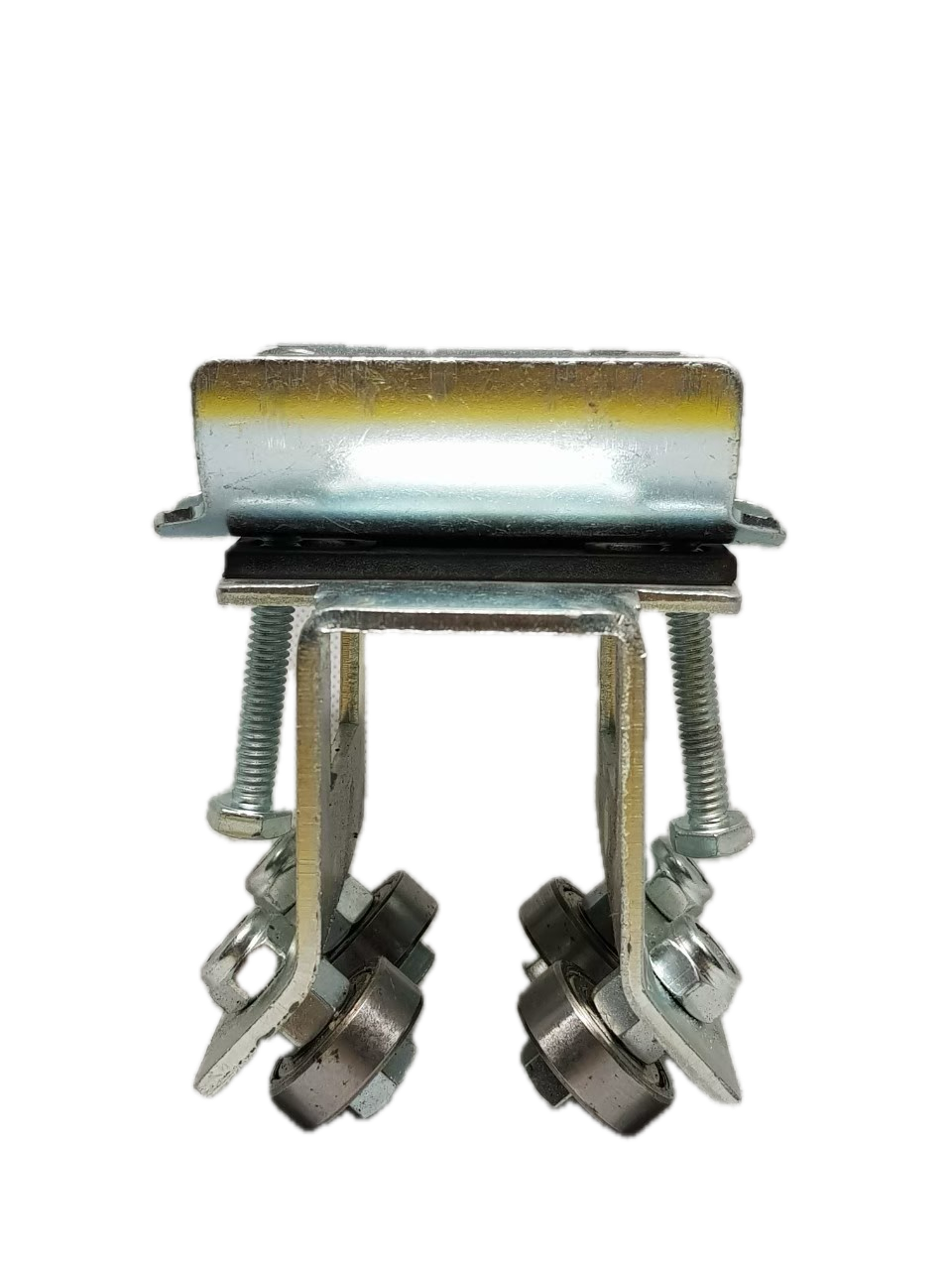

ลูกล้อแป๊ปกลม
ลูกล้อสำหรับวิ่งบนท่อแป๊ปกลมขนาด 1.2 นิ้ว สำหรับเครื่องจักรหรือแนวรางจ่ายไฟที่ใช้โครงสร้างท่อกลมเฉพาะทาง
- วัสดุโครงสร้าง:
- Galvanized Steel เคลือบกันสนิม
- พิกัดโหลด (Max Load):
- 16 kg
- การใช้งาน (Usage):
- ใช้ร่วมกับท่อแป๊ปกลมขนาด 1.2 นิ้ว

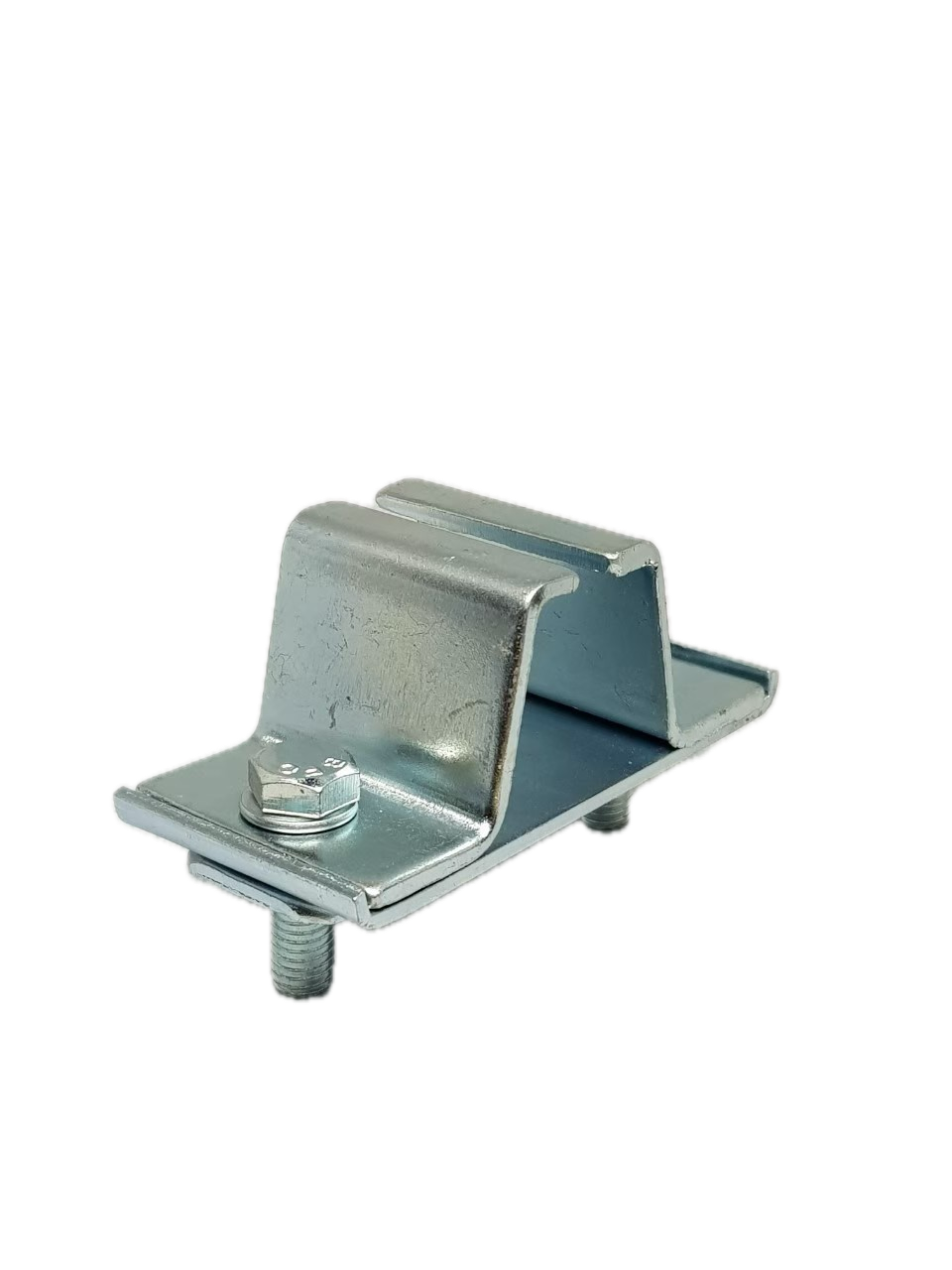

ตัวจับรางรูปตัว C
อุปกรณ์สำหรับยึดแขวนรางซีเข้ากับโครงสร้างเสาหรือคานเครน รับน้ำหนักได้มั่นคง แข็งแรง ติดตั้งง่าย
- วัสดุ (Material):
- เหล็กชุบสังกะสีกัลวาไนซ์
- น้ำหนัก (Weight):
- 0.2 kg / ชิ้น
- ระยะติดตั้งมาตรฐาน:
- ยึดทุกระยะ 1,500 mm ตลอดแนวราง

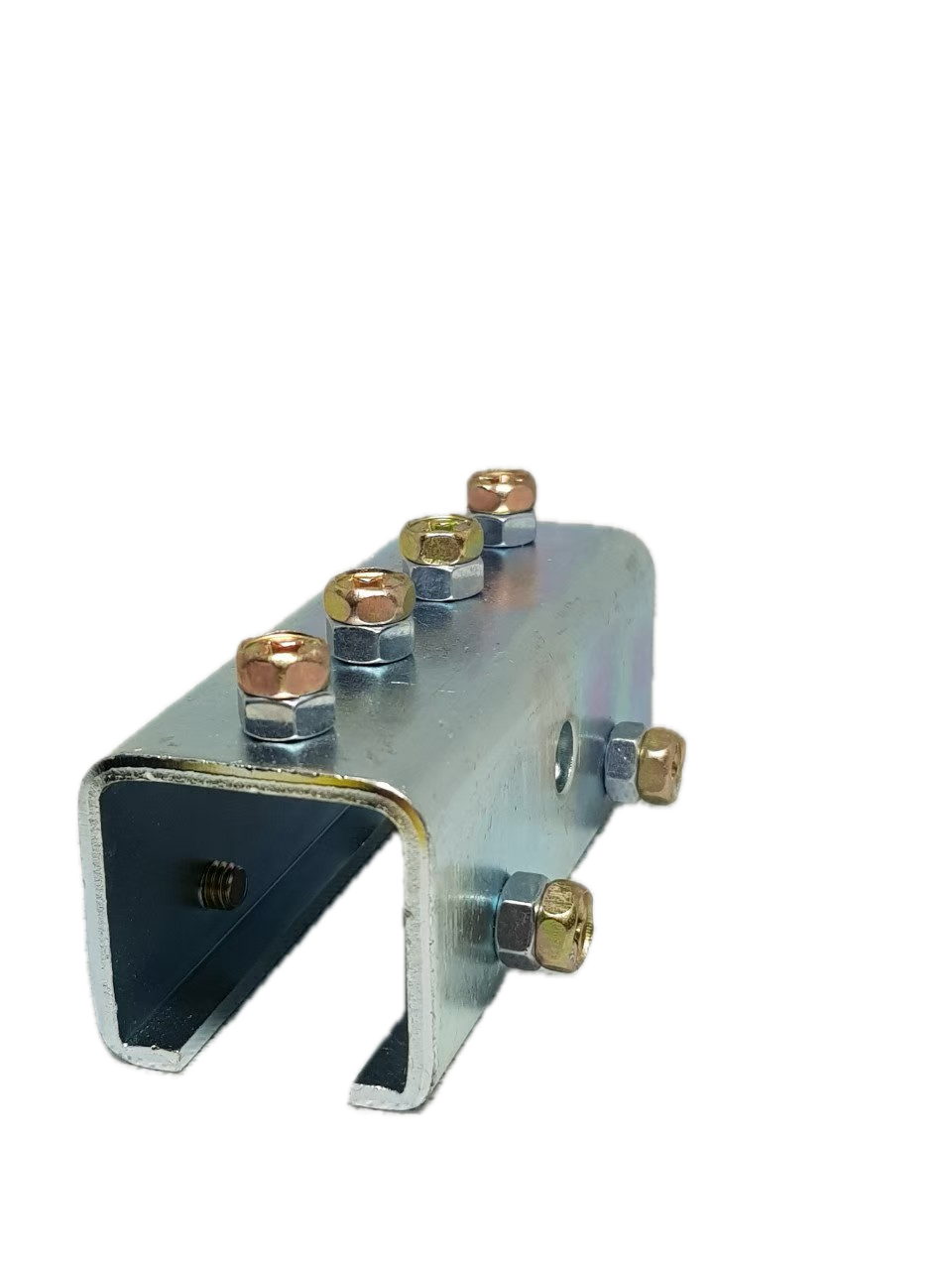

ตัวต่อรางรูปตัว C
ตัวต่อเชื่อมปลายรางซี 2 เส้นให้เป็นเส้นตรงเดียวกัน แนบสนิท ล็อคด้วยสกรูแน่นหนา ลูกล้อวิ่งผ่านรอยต่อได้ลื่นไหลไม่มีสะดุด
- วัสดุ (Material):
- Galvanized Steel แข็งแกร่งพิเศษ
- พิกัดโหลด (Max Load):
- 16 kg
- น้ำหนัก (Weight):
- 0.4 kg / ชิ้น
- ระบบล็อค:
- น็อตขันประกบ 4 จุด แน่นหนา

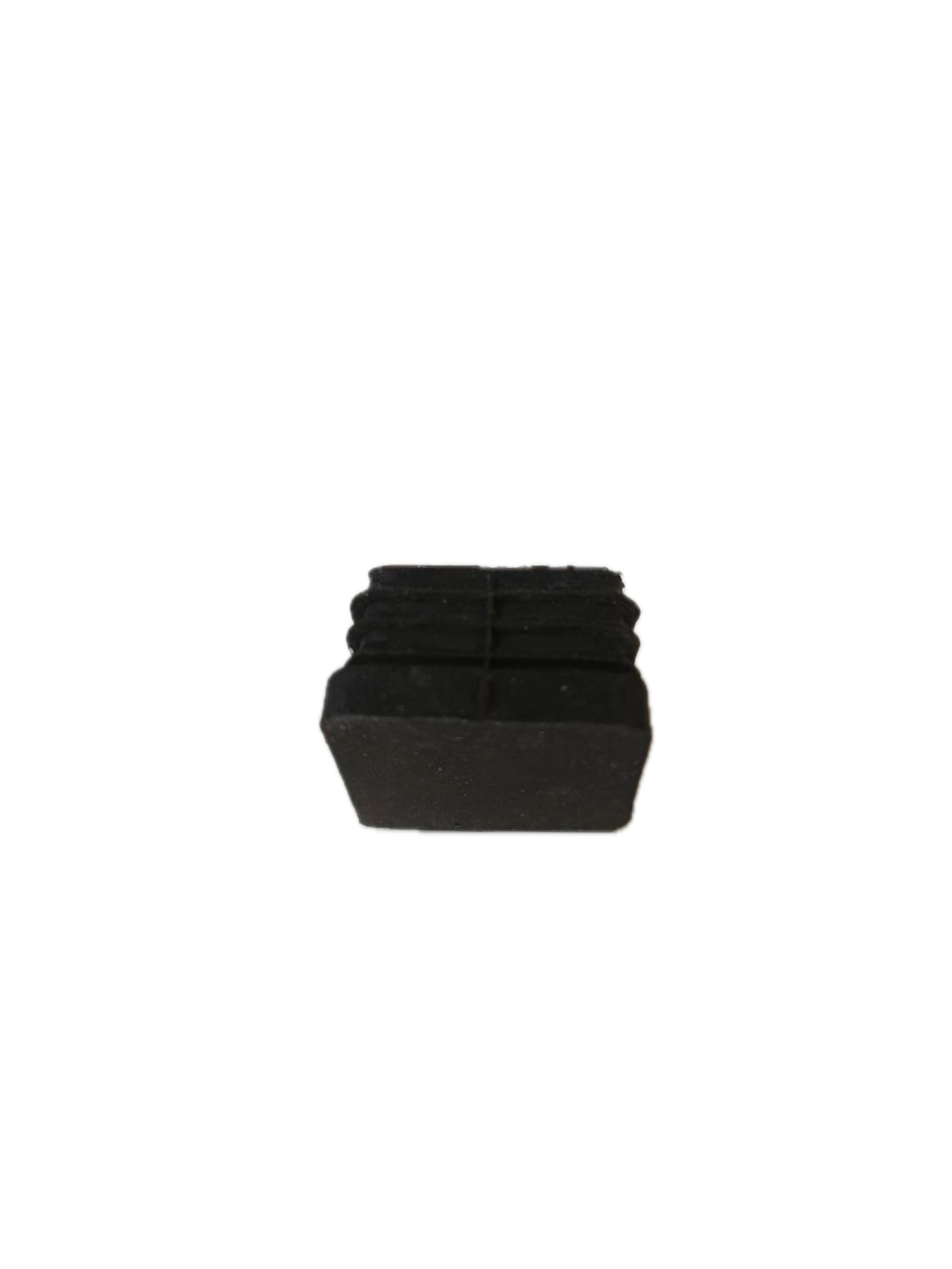

ยางปิดหัวท้ายราง
ยางสวมปิดปลายรางซีเพื่อความปลอดภัย ป้องกันฝุ่น แมลง และป้องกันขอบคมของรางบาดสายไฟหรือเป็นอันตรายต่อผู้ปฏิบัติงาน
- วัสดุ (Material):
- ยางธรรมชาติผสมสารกันเสื่อม (Industrial Rubber)
- ขนาดภายนอก:
- 30 × 29 mm
- ช่องสวม (Fit Slot):
- สวมเข้าช่องราง C30 ลึก 18 mm
- น้ำหนัก (Weight):
- ≈ 0.05 kg
- ความเข้ากันได้:
- ใช้ได้ทั้งราง 4 m และ 6 m

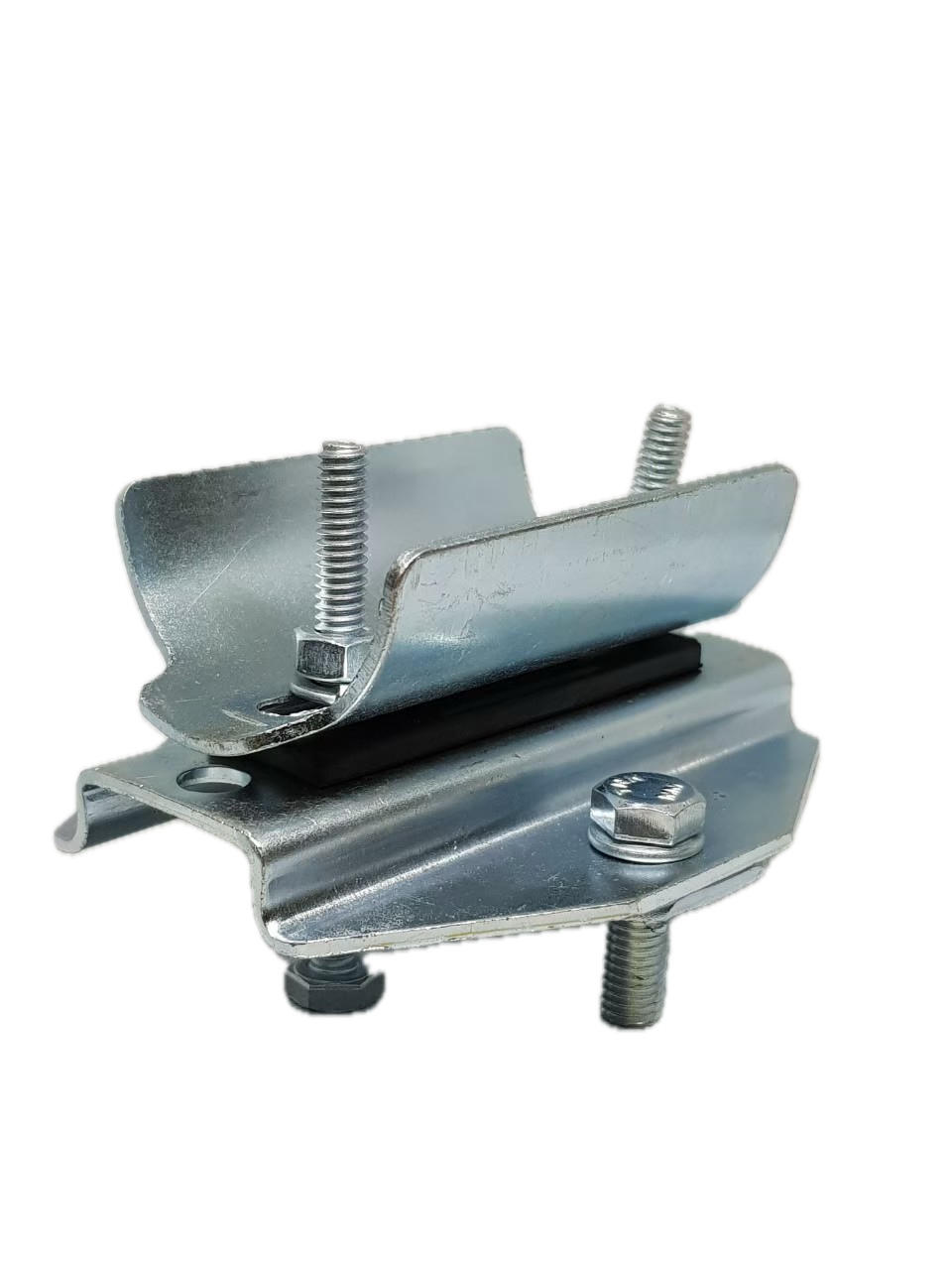

ตัวจับต้นราง
อุปกรณ์ยึดล็อกปลายสายไฟจุดเริ่มต้นของระบบจ่ายไฟ ป้องกันสายไฟถูกดึงรั้งหลุดจากตู้ควบคุมขณะเครนเคลื่อนที่
- วัสดุ (Material):
- Galvanized Steel
- พิกัดโหลด (Max Load):
- 16 kg
- น้ำหนัก (Weight):
- 0.2 kg / ชิ้น
- การใช้งาน:
- ยึดสายไฟแบนจุดหัวขบวนต้นราง

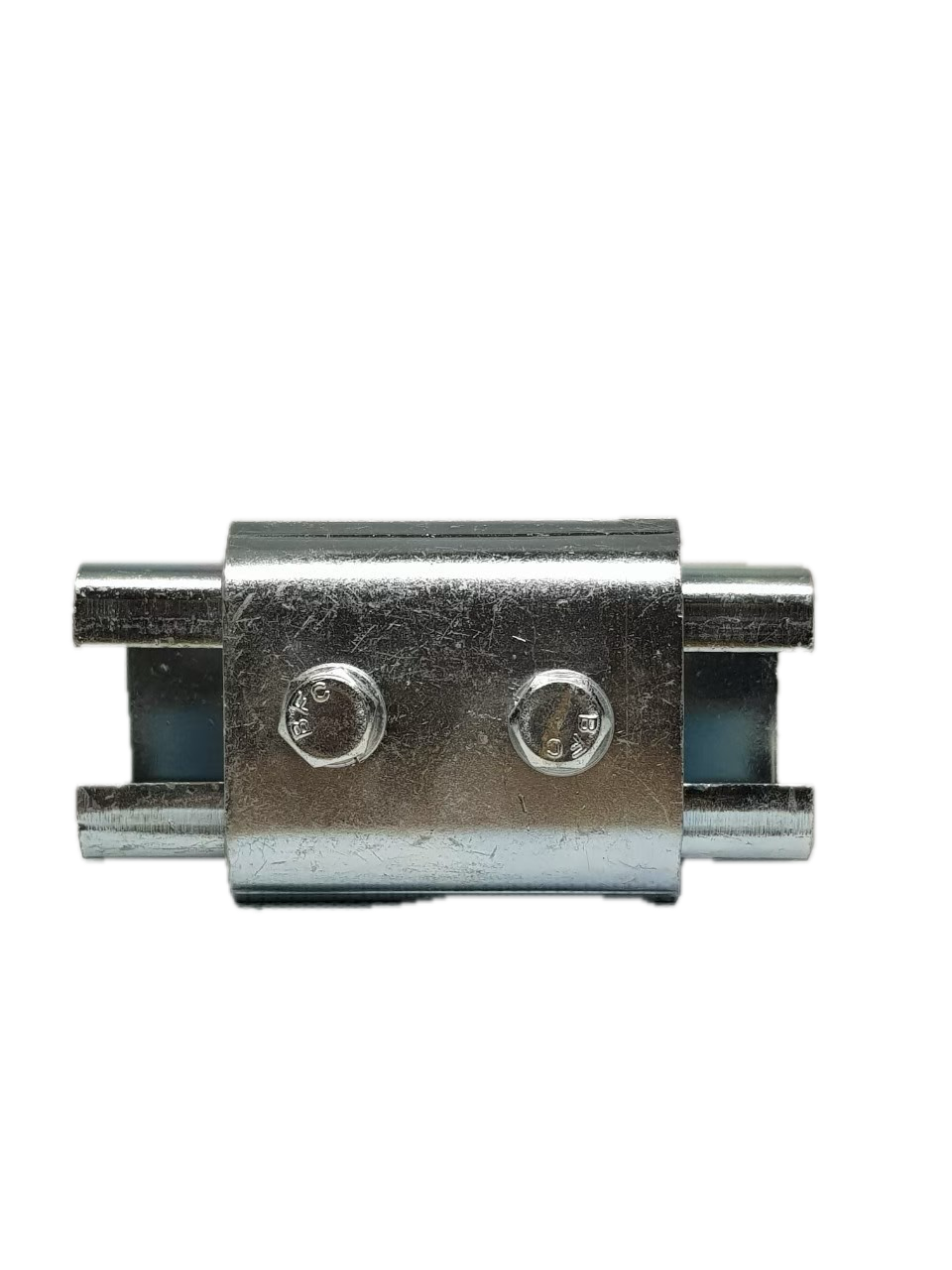

ปลอกยึดรางซี (แบบเชื่อม)
ปลอกเหล็กหนาพิเศษสำหรับนำไปเชื่อมติดกับคานเหล็กโครงสร้างโรงงานโดยตรง ให้ความมั่นคงสูงสุดในงานอุตสาหกรรมหนัก
- วัสดุ (Material):
- Galvanized Steel ชนิดเชื่อมได้
- ขนาดตัวปลอก (Size):
- 39 × 37 mm
- พิกัดโหลด (Max Load):
- 16 kg
- น้ำหนัก (Weight):
- 0.6 kg / ชิ้น
- ลักษณะติดตั้ง:
- Welded Installation (เชื่อมคาน)

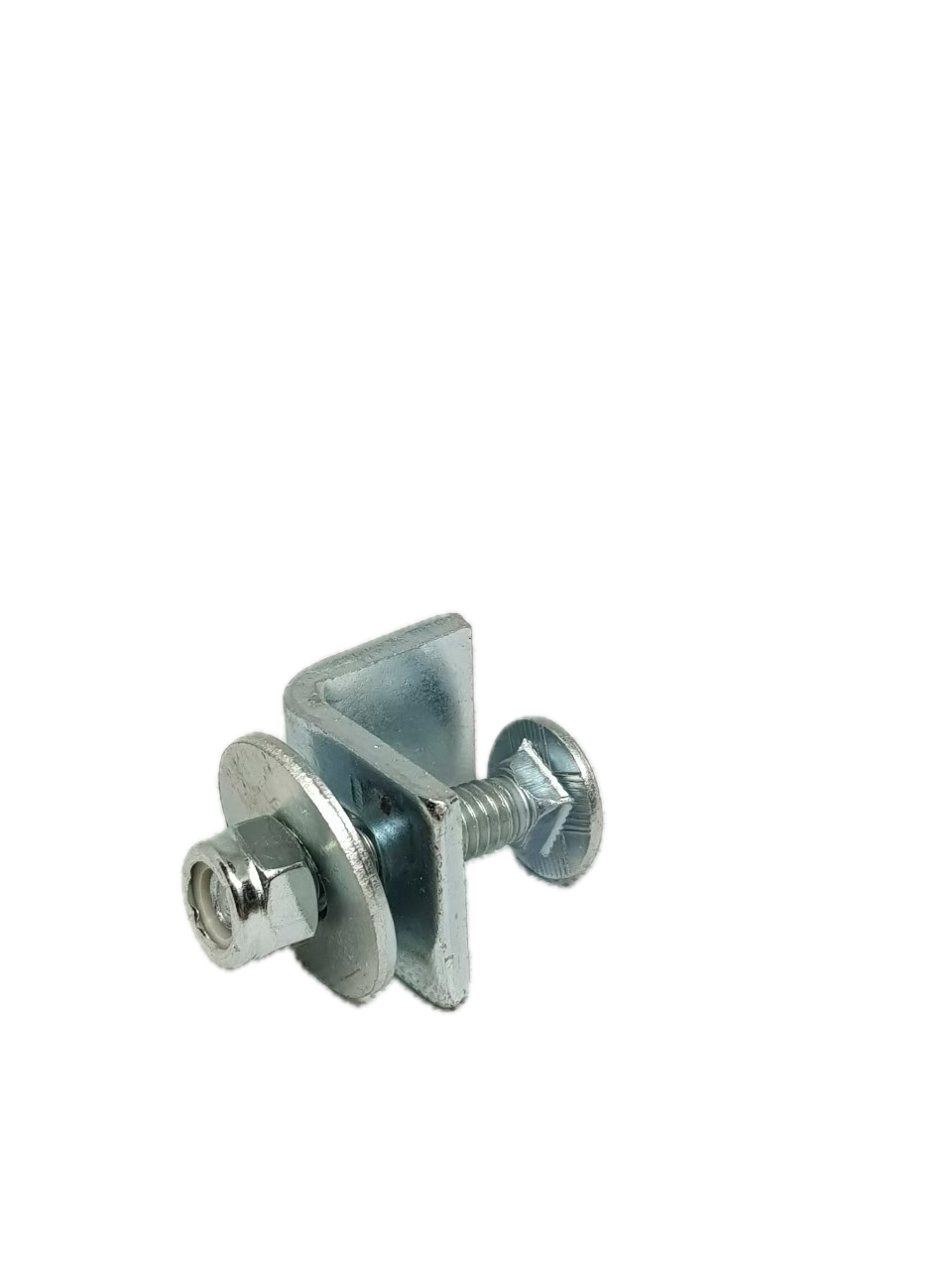

ตัวกันตก / หมุดล็อกปลายราง
หมุดสต็อปเปอร์สแตนเลส/เหล็กชุบ ติดตั้งที่ปลายสุดของแนวรางซี เพื่อป้องกันลูกล้อหลุดกระเด็นออกจากราง ปลอดภัย 100%
- วัสดุ (Material):
- Galvanized Steel เกรดอุตสาหกรรม
- น้ำหนัก (Weight):
- 0.2 kg / ชิ้น
- หน้าที่:
- ป้องกัน Trolley วิ่งหลุดปลายรางซี
- ตำแหน่งติดตั้ง:
- หัว-ท้าย สุดแนวรางทุกเส้น

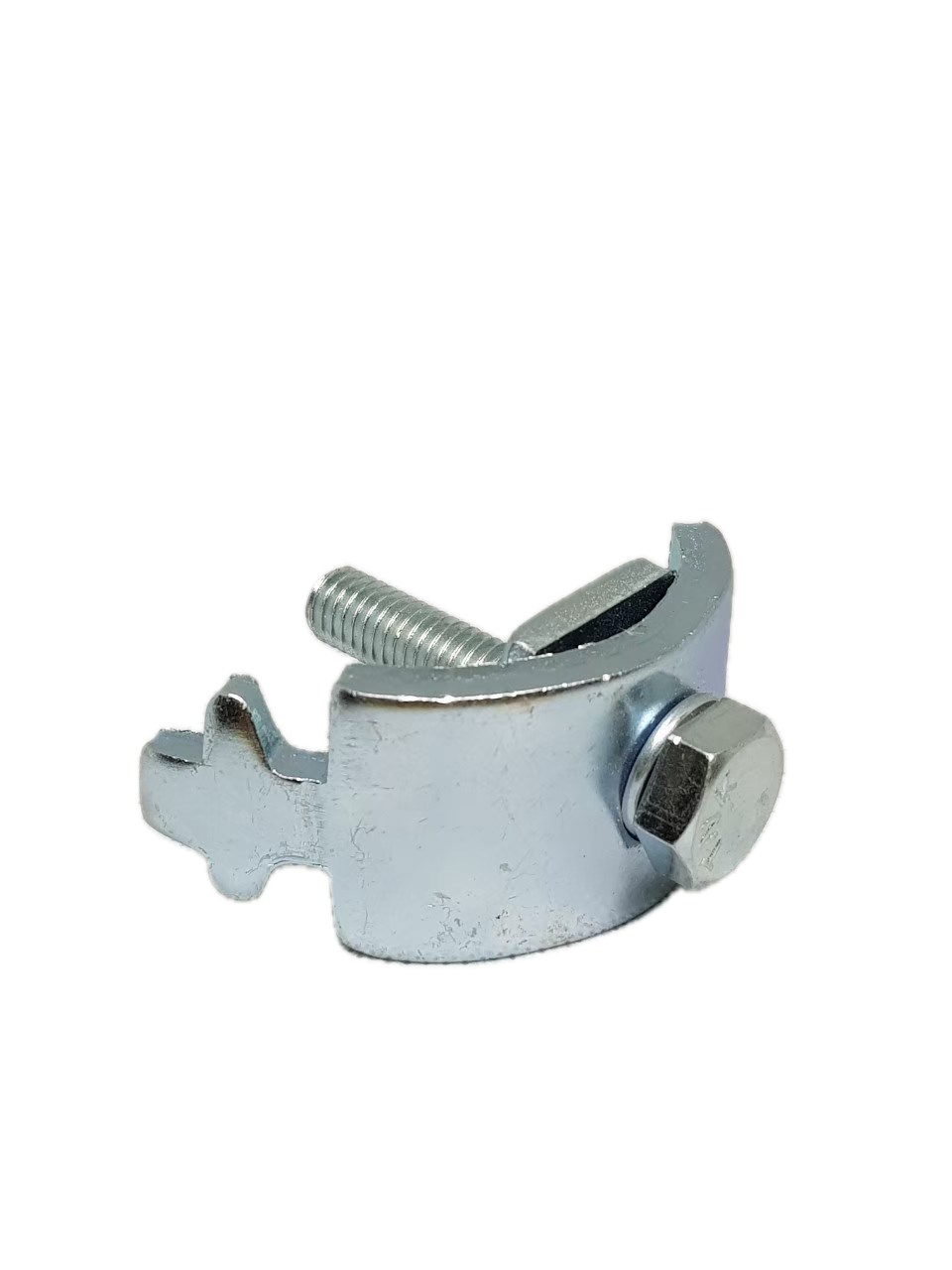

ตัวหนีบรางซี (แบบขันสกรู)
แคลมป์หนีบรางซีแบบขันสกรู เหมาะอย่างยิ่งสำหรับพื้นที่โรงงานที่ไม่ต้องการประกายไฟจากการเชื่อม หรือคานที่ไม่สามารถเจาะรูได้
- วัสดุ (Material):
- Galvanized Steel หนาพิเศษ
- น้ำหนัก (Weight):
- 0.2 kg / ชิ้น
- การใช้งาน:
- ยึดรางซีเข้ากับปีกคาน I-Beam / H-Beam ด้วยระบบขันสกรู
ต้องการสั่งซื้อจำนวนมาก หรือสั่งตัดความยาวรางตามขนาดพื้นที่?
เรามีบริการให้คำปรึกษาการคำนวณจำนวนชิ้นส่วน (ลูกล้อ, ตัวจับ, ตัวต่อราง) ให้พอดีกับระยะเคลื่อนที่ของเครน พร้อมออกใบกำกับภาษีเต็มรูปแบบ
ต้องการคำแนะนำการจัดชุดอุปกรณ์หรือขอใบเสนอราคาด่วน?
ทีมงานฝ่ายขายและวิศวกรพร้อมช่วยคำนวณจำนวนชิ้นส่วนตามระยะวิ่งเครนของท่าน ออกใบเสนอราคาและใบกำกับภาษีเต็มรูปแบบได้ทันที
